| 品牌：川土微 | 型号：CA-IS1300G25G | 类型：放大器 |

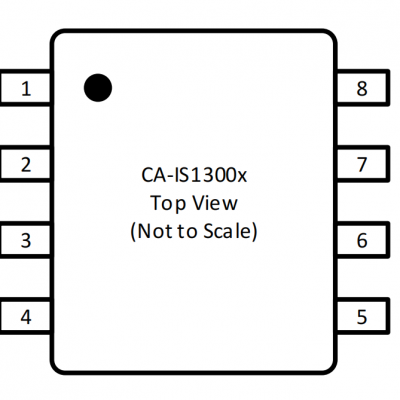

| 封装：SOIC-8 |
CA-IS1300B25G、CA-IS1300G25G器件采用二氧化硅（SiO2）作为隔离层，支持符合UL 1577 认证的高达5 kVRMS 的电气隔离。该技术将高低压域分开从而防止低压器件被损坏，同时提供低辐射和高磁场抗扰度。高共模瞬态抗扰度（CMTI）意味着CA-IS1300B25G、CA-IS1300G25G器件在隔离层之间正确地传递信号，适合要求高压、大功率开关的工业电机控制和驱动应用场合。器件内部输入共模过压和高边电源丢失检测功能有助于故障诊断和系统安全。
CA-IS1300B25G、CA-IS1300G25G系列提供两种输入电压范围选项，其中小量程（±50 mV）型号能够***地减少分流电阻上的功耗。
差分输入电压范围：±50 mV 或±250 mV
? 固定初始增益：8.2 或 41
? 低输入失调和温漂：
? CA‐IS1300G05：25°C 时±0.1 mV（值），±1 μV/°C（值）
? CA‐IS1300G25：25°C 时±1 mV（值），±4 μV/°C（值）
? CA‐IS1300B25：25°C 时±0.2 mV（值），±3.5 μV/°C（值）
? 低增益误差和温漂：
? CA‐IS1300G05：25°C 时±0.3%（值），±50ppm/°C（值）
? CA‐IS1300G25：25°C 时±0.5%（值），±50ppm/°C（值）
? CA‐IS1300B25：25°C 时±0.3%（值），±50ppm/°C（值）
? 低非线性度和温漂：额定范围内 0.01%（典型值），±1 ppm/°C（典型值）
? 高边和低边均支持 3.3 V 和 5 V 供电电压
? 高共模瞬态抗扰度：±150 kV/?s（典型值）
? 宽工作温度范围：–40°C 到 125°C
? 安全和法规认证：
? 符合 DIN EN IEC 60747‐17 (VDE 0884‐17)标准的 7070 VPK 隔离耐压
? 符合 UL 1577 认证， 1 分钟 5 kVRMS
? TUV 相关认证
? 额定工作电压下使用寿命大于 40 年
川土产品 | TI | Avago | 纳芯微 | ADI | Input Range | CLK | Coder | Inteface | Package |
CA-IS1200U（热门） | AMC1200DUBR AMC1200SDUBR | HCPL-7840 | NSI1200-DDBR | ±250mV | -55~125°C | 3000Vrms | 100Kv/us | DUB8(U) | |
CA-IS1200G（热门） | AMC1200DWVR | NSI1200-DSWVR | ±250mV | -55~125°C | 3000Vrms | 100Kv/us | SOP8(G) | ||
CA-IS1300G25G（热门） | AMC1300DWVR | ACPL-C79 | NSI1300D25 | ±250mV | -55~125°C | 5000Vrms | 100Kv/us | SOP8(G) | |
CA-IS1300B25G（热门） | AMC1300BDWVR | NSI1300D25-DSWVR | ±250mV | -55~125°C | 5000Vrms | 100Kv/us | SOP8(G) | ||
CA-IS1300G05G | AMC1302 | NSI1300D05 | ±50mV | -55~125°C | 5000Vrms | 100Kv/us | SOP8(G) | ||
CA-IS130***M25W | AMC1305M25DWR | NSI1305M25 | ±250mV | 5~21M IN | Uncode | CMOS | SOP16(W) | ||
CA-IS1305M05W | AMC1305M05DWR | NSI1305M05 | ±50mV | 5~21M IN | Uncode | CMOS | SOP16(W) | ||
CA-IS1306M25G（热门） | AMC1306M25DWVR | ACPL-C796J/H | NSI1306M25-DSWVR | ADuM7701-8x | ±250mV | 5~21M IN | Uncode | CMOS | SOP8(G) |
CA-IS1306M25W | AMC1305M25DWVR | NSI1306M25-DSWR | ADUM7701BRWZ | ±250mV | 5~21M IN | Uncode | CMOS | SOP16(W) | |
CA-IS1204W | AMC1204DWR AMC1204BDWR | SOP16(W) | |||||||
CA-IS1311G | AMC1311BDWVR AMC1311DWVR | ACPL-C87 | NSI1311-DSWVR | 2V | -55~125°C | 5000Vrms | 100Kv/us | SOP8(G) | |
CA-IS1305E05 | NSI1305E05 | ±50mV | 5~21M IN | Manchester | CMOS | SOP8(G) | |||
CA-IS1305E25 | NSI1305E25 | ±250mV | 5~21M IN | Manchester | CMOS | SOP8(G) | |||
CA-IS1306E05G | AMC1306E05 | NSI1306E05 | ±50mV | 5~21M IN | Manchester | CMOS | SOP8(G) | ||
CA-IS1306E25G | AMC1306E25 | NSI1306E25 | ±250mV | 5~21M IN | Manchester | CMOS | SOP8(G) | ||
CA-IS1306M05G | AMC1306M05 | NSI1306M05 | ADuM7702-8x | ±50mV | 5~21M IN | Uncode | CMOS | SOP8(G) |
