高速漏电保护器芯片，适用于智能断路器、漏电保护开关、漏电保护插头、漏电保护排插、充电桩等

胜金微漏电保护器|替代VG54123、M54133、FM2145、FM2159、FM2147、GV414***等

SMC54123通用AC型漏电保护器，适用交流工作电压

一款通用型漏电保护电路的优化升级版;

一是增加了抗浪涌电路，能够将外部串入的各种浪涌电压和尖脉冲干扰信号全部短路吸收，有效保护芯片不受任何高电压和尖脉冲的强电冲击，大大提高了芯片的可靠性；

二是在运算放大输入端增加了抗干扰电路，能够阻隔各种高频电磁干扰信号，******了本行业普遍存在的漏保乱跳闸（误动作）现象；

三是增加了增益调控电路，可以将不同强度的IΔn漏电故障信号，通过该电路调控到基本一致的强度，大大提高了芯片的输出特性，降低了互感器的性能要求；

四是将4脚和5脚在芯片内部短路连接，可以方便采用SOP和DIP封装的芯片在设计电路板时的走线布局；五是在提高IC可靠性的同时,又可以少用2～3个阻容组件，进一步简化电路。

替代：复旦微VG54123、LW54123、UTC54123、D54123、DM54123

封装：DIP8

SMC54123A通用CMOS A型(含AC型)漏电保护，适用于交、直流工作电压

一款高性能漏电保护专用集成电路。内部包含稳压电源、放大电路、比较电路、智能延迟电路、自恢复控制电路、锁存控制器以及SCR驱动电路。外围有脱钩线圈、压敏电阻、稳压二极管、二极管、电阻、电容等元器件。

直接驱动 SCR，当有漏电信号时，OS 输出脉宽大于 30ms

适用于检测AC型漏电信号

各种类型的漏电信号的跳闸精度一致性好

良好的电磁干扰（EMC）防护能力

适用于 110V~220V(50 ~ 60HZ)电压

宽的温度范围(Ta=-20~+80℃)

替代：复旦微VG54123A、LW54123A、UTC54123A

封装：SOP8

SMC54123F全波段通用AC型漏电保护器

全波段检测漏电保护开关通用集成电路(IC);

一是采用全波段检测提高漏电信号检测响应速度，提高***性；

二是增加了抗浪涌电路，能够将外部串入的各种浪涌电压和尖脉冲干扰信号全部短路吸收，有效保护芯片不受任何高电压和尖脉冲的强电冲击，大大提高了芯片的可靠性；

三是在运算放大输入端增加了抗干扰电路，能够阻隔各种高频电磁干扰信号，******了本行业普遍存在的漏保乱跳闸（误动作）现象；

四是增加了增益调控电路，可以将不同强度的IΔn漏电故障信号，通过该电路调控到基本一致的强度，大大提高了芯片的输出特性，降低了互感器的性能要求；

五是将4脚和5脚在芯片内部短路连接，可以方便采用SOP和DIP封装的芯片在设计电路板时的走线布局；

六是在提高IC可靠性的同时,又可以少用2～3个阻容组件，进一步简化电路，降低成本。

替代：UTC54126、BD54123F

封装：DIP8

SMC54123L全波低压(5V)通用AC型漏电保护器

一款AC型全波段漏电保护专用芯片。采用低电压、低功耗设计。全波段检测提高漏电信号检测响应速度，提高***性。

增加了抗浪涌电路，能够将外部串入的各种浪涌电压和尖脉冲干扰信号全部短路吸收，有效保护芯片不受任何高电压和尖脉冲的强电冲击，大大提高了芯片的可靠性。

在运算放大输入端增加了抗干扰电路，能够阻隔各种高频电磁干扰信号，******了本行业普遍存在的漏保乱跳闸（误动作）现象。

增加了增益调控电路，可以将不同强度的IΔn漏电故障信号，通过该电路调控到基本一致的强度，大大提高了芯片的输出特性，降低了互感器的性能要求。

方便电路板的走线布局，同时提高了可靠性, 又可以少用2～3个阻容组件，进一步简化电路，降低成本。

封装：DIP8

SMC54133延时功能可调节、对地漏电保护

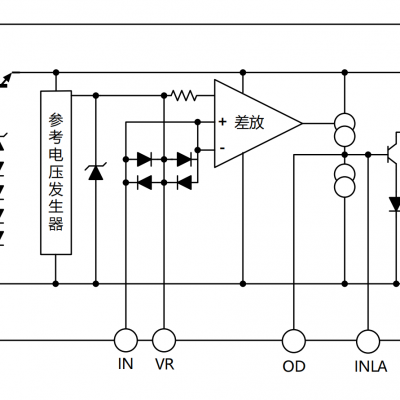

一款漏电保护专用集成电路，这款芯片是对地漏电保护器（剩余电流动作断路器）的关键组成器件，在漏电保护器中主要起漏电信号放大、电平转换、延时输出驱动灯作用。该集成电路包含差分放大、漏电检测、闩锁、稳压、恒流、抗干扰、输出驱动等电路。主要用于城乡电力网的主保或漏电分级保护电力网的上级保护用漏电保护器中。SMST54133 具有可重复延时功能，还具有开启电压低、温度特性好、适用温度范围宽、外围元件少、抗干扰和抗雷电冲击能力强、性能可靠、功耗小等特点。

完全兼容M54133、LW54133

封装：SOP16

SMC5145火线或中线对地漏电保护，支持110V/220V,符合UL943标准

内部包含26V齐纳稳压器，运算放大器和SCR驱动器。通过增加两个感应 变压器，桥式整流器，SCR，继电器和一些附加组件，SMST5145即可组成可以检 测并防止火线接地和中性线接地故障的检测设备。

设备布局简单，设计简洁，用于交流插座接地故障断路器的低功耗控制器,在发生有害或致命的冲击之前断开线路。

完全兼容FM2145、GV414***

封装：SOP8

SMC5146用于漏电断路保护器ALCI,符合UL943B标准

一颗低功耗的，用于泄漏电流断路保护器(ALCI)和两线剩余电流保护器(RCD)的专用芯片。

当检测到危险的接地情况发生时，能在发生有害冲击前断开线路。内部集成了整流器、精密带隙分流调节器、低声发射装置、延时噪声滤波器、窗口检测比较器和一个SCR驱动程序。

内部温度补偿分流调节器，感觉放大器和偏置电路提供***的地面故障检测。

低声发射装置允许感应线圈直接耦合到放大器的反馈信号，消除了大的50/60Hz的交流耦合电容器。

内部延迟滤波器过滤了与感应负载相同的高频噪声，减少了错误干扰。

完全兼容UTC4146

封装：SOT-23-6

SMC5147通用A型(含AC型)漏电保护器

一款高性能漏电保护专用集成电路。内部包含稳压电源、放大电路、 比较电路、智能延迟电路、自恢复控制电路、锁存控制器以及SCR驱动 电路。

用于检测火线和零线上的漏电信号。当有漏电信号产生时，零电流互感器(ZCT)检   测到电信号，其次级线圈输出作为漏电保护器芯片的输入，漏电信号可以是直流、 AC型和A型(包括 0°、90°和 135°漏电信号)。

替代：FM2147、LW301、UTC4154

封装：SOP-8

SMC5147B良好的电磁干扰防护能力；动作延时可调

一款高性能CMOS A型漏电保护器专用集成电路，内部包括稳压电源、放大电路、比较电路、跳闸控制器以及跳闸驱动电路。外围有脱钩线圈、压敏电阻、稳压二极管、电阻、电容等元器件。

替代：FM2147B

封装：SOP-8

SMC5159带自检功能的ALCI芯片

单芯片双die独立双电源供电

具有独立知识产权的正负半周自检

极低的待机功耗

良好的抗EMC能力

宽的工作温度范围： -40℃~+85℃

周期性检测漏电保护器的关键功能和元器件：漏电保护功能、继电器、SCR、感应

检测到故障后输出报警和脱扣信号

自检功能失效时输出脱扣信号 符合UL943B-2017标准

替代：FM2159

封装：TSSOP14

胜金微SJWCH54123F（旧型号SMC54123F、SMST54123F）是一颗全波段检测漏电保护开关通用集成电路(IC);

主要应用于AC型漏电保护器、逆变器漏电保护、漏电保护插头。采用全波段检测提高漏电信号检测响应速度，提高***性；

产品特点

一是采用全波段检测提高漏电信号检测响应速度，提高***性；

二是增加了抗浪涌电路，能够将外部串入的各种浪涌电压和尖脉冲干扰信号全部短路吸收，有效保护芯片不受任何高电压和尖脉冲的强电冲击，大大提高了芯片的可靠性；

三是在运算放大输入端增加了抗干扰电路，能够阻隔各种高频电磁干扰信号，******了本行业普遍存在的漏保乱跳闸（误动作）现象；

四是增加了增益调控电路，可以将不同强度的IΔn漏电故障信号，通过该电路调控到基本一致的强度，大大提高了芯片的输出特性，降低了互感器的性能要求；

五是将4脚和5脚在芯片内部短路连接，可以方便采用SOP和DIP封装的芯片在设计电路板时的走线布局；

六是在提高IC可靠性的同时,又可以少用2～3个阻容组件，进一步简化电路，降低成本。

SJWCH54123直接替代VG54123、LW54123、UTC54123、D54123

SJWCH54123A直接替代 LW54123A（朗威）VG54123A、UTC54123A

SJWCH5147直接替代 FM2147（复旦微）、M54147（友旺）、LW301、UTC4154

SJWCH5145直接替代RV4145（安森美）、GV414***（友旺）

SJWCH5146直接替代UTC4146（友旺）、FAN4146（安森美）

带自检功能的智能漏电保护器SJWCH5159直接替代FM2159（复旦微）

SJWCH54133直接替代LW54133（朗威）、M54133（友旺）

SJWCH5147B直接替代FM2147B（复旦微）
